一、纯水处理控制系统控制对象
本项目为苏州某公司纯水处理工程，由以下4个单元组成：预处理单元、碳滤备用单元、RO预处理单元、污泥处理单元。自控系统由两部分组成，其一为PLC自动化系统，其二为计算机及触摸屏监控系统。系统要求能完成纯水处理的各项逻辑控制、状态监控等基本功能。
二、系统硬件构成

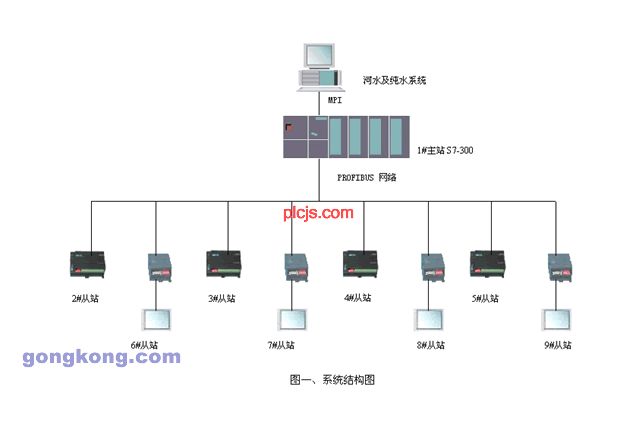

如图一所示，本方案是一个典型的PROFIBUS分散式远程站的结构，网络的拓扑结构为总线型，西门子S7-300 PLC作为该网络的主站，在该网络中配置了8个远程从站。S7-300 PLC的主机上有两个接口：MPI接口和DP接口。从图中可以看出，S7-300PLC一方面，通过MPI网络和上位机（WinCC系统）进行数据交换；另一方面，通过PROFIBUS-DP总线和从站进行数据交换。
上位机采用西门子的WINCC 6.0作为组态软件，可以对系统数据进行采集、归档、报警记录等。八个从站中有四个是远程I/O站，采用的是创捷自己研制的和西门子产品完全兼容的profibus远程I/O产品，四个是供现场操作的 proface的触摸屏，它们通过创捷研制的profibus桥接模块连接到profibus总线上，以实现现场的数据设定和状态监视。
PLC各站点硬件定义为：
站号 功能描述 设备
1# 总控制系统 S7-300
2# 预处理单元 远程I/O从站
3# 碳滤备用单元 远程I/O从站
4# RO预处理单元 远程I/O从站
5# 污泥处理单元 远程I/O从站
6# 预处理单元 远程触摸屏从站
7# 碳滤备用单元 远程触摸屏从站
8# RO预处理单元 远程触摸屏从站
9# 污泥处理单元 远程触摸屏从站
三、系统构架
整个系统的工作方式可分为自动和手动两种模式，在自动方式下，又分为系统全自动和软手操两种模式。系统全自动模式即一切皆由PLC自动控制，软手操模式即必要的连锁由PLC控制，设备操作可通过现场触摸屏或中控上位机来分别实施，二者的优先级是平等的，由PLC来协调它们的显示和操作。整个系统既能实现单项处理设备的自动控制，也能实现整套工艺自动控制，中控室WINCC系统用于实时显示设备状况、操作设备及自动保存、打印报警事件。
